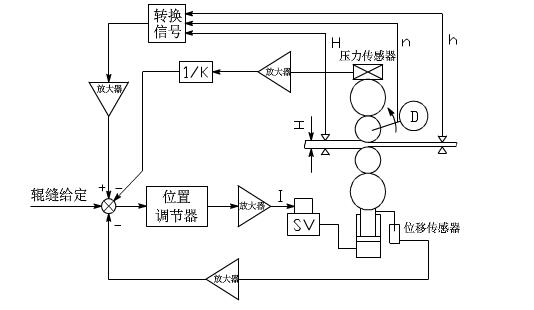

鋼板的厚度自動控制系統稱為AGC，一個完善的液壓AGC，其中除了位置閉環、壓力補償環，還設有來料板厚、溫度以及出口板厚的檢測控制系統。通過控制框圖可以看出AGC系統的工作原理及控制方法是通過測厚儀、壓力傳感器和位移傳感器等測量設備對進入軋機前鋼板的厚度H以及出軋機后鋼板的厚度h、電機的轉速n、鋼板的軋制力、液壓缸的位置等一些參數進行實時的測量，經過信號的轉換將實際檢測回來的鋼板厚度值與設定的鋼板厚度值進行比較，得出的偏差信號經放大器放大后傳送給位置調節器，由調節器輸出的一個控制量來調整壓下油缸的高度，油缸帶動軋輥也就調整了輥縫的大小，使得鋼板的厚度控制在規定的偏差范圍內。軋鋼機AGC系統如下示意圖：

                                                                                                                     液壓AGC 系統
